Réimsí iarratais línte moille snáthoptaice

Faoi láthair, baineadh úsáid as línte moille snáthoptaice go forleathan i go leor ócáidí, go háirithe i gcur i bhfeidhm feistí míleata a bhfuil riachtanais ard acu don timpeallacht leictreamaighnéadach seachtrach. Córas aeróige radair eagair chéimnithe. Éilíonn radar sraithe céimnithe ardfheidhmíochta raon scanadh mór, is é beam gan sceabhacha, banna tarchurtha, moill snáthoptaice fíor-ama an príomhtheicneolaíocht chun na ceanglais seo a chomhlíonadh. B Gineadóir clár bréagach randamach. Is féidir gineadóirí cláir pseudo-randamach a chur i bhfeidhm trí úsáid a bhaint as gineadóirí paireacht optúla comhtháite le heilimintí líne moille snáthoptaice nó línte moille in-ríomhchláraithe. c Frithbhearta Leictreonacha. Is éard atá i gceist le hiarratais ionadaíocha ná scammers doiléir agus aimsiú treo comharthaí ráta radaithe, áit ar féidir an fheidhmíocht atá ag teastáil le haghaidh jammers leathanbhanda a bhaint amach trí úsáid a bhaint as bandaleithead leathan agus réiteach moille an-ghearr ar línte moille optúla. D Tástáil feidhmíochta an chórais radar. Sa réimse seo, baineadh úsáid as línte moille snáthoptaice i dtástáil torainn chórais radair Doppler agus i spriocanna tástála trasfhreagróra radair. Tá íogaireacht an chórais tástála comhréireach leis an méid moille, agus is féidir íogaireacht ard an chórais a fháil trí línte moille snáthoptaice a úsáid le moill mhór. E Córais ríomhaireachta optúla. Forbraíodh línte moille snáthoptaice mar chláir mhaoláin nó mar thaifeadtaí cuimhní cinn do ríomhairí optúla.

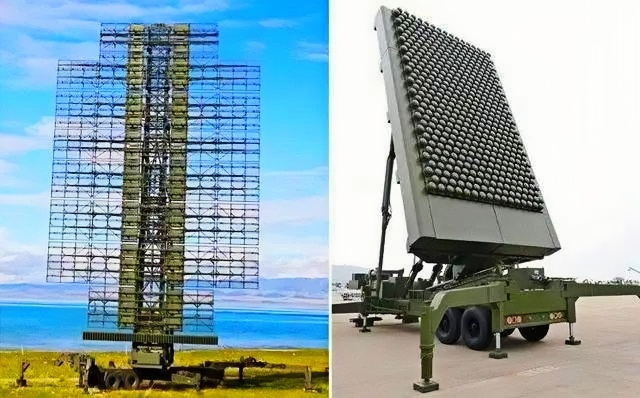

Tá Aintíní Eagar Céimnithe (PAA, Céimnithe Array Antenna) in úsáid ó na 1970í luatha, agus tá ról atá ag éirí níos tábhachtaí i réimsí an radair agus na cumarsáide, etc., ag éirí níos tábhachtaí, agus tá aird taighde níos mó agus níos mó faighte aige. Tá go leor buntáistí ag an PAA, mar shampla stiúradh gan tairiscint fhisiceach, solúbthacht scanadh ard déthoiseach, pointeáil beam thar a bheith cruinn, agus rialú céim beacht agus aimplitiúid a bhaint amach. Mar sin féin, tá a líonra foirmithe beam leictreonach RF mór agus toirtiúil, rud a chuireann isteach ar a n-iarratas níos leithne. Is féidir le húsáid na teicneolaíochta optúla méid agus meáchan an líonra seo a laghdú go suntasach, rud a fhágann go bhfuil córais optúla an-oiriúnach le húsáid i gcórais radair soghluaiste. Tríd an anailís theoiriciúil ar uillinn pointeála bhíoma micreathonn an antenna radair eagair chéimnithe agus an difríocht ama moille idir eilimintí eagar cóngaracha, sásaíonn sé an chothromóid seo a leanas:

I gcás inarb é d an t-achar idir na heilimintí eagar comharsanacha, is é an tábhacht atá leis ná nach mbaineann uillinn dírithe bhíoma micreathonn an antenna eagar céimnithe struchtúir sheasta ach leis an difríocht mhoill ama comharsanachta, agus nach bhfuil baint ar bith aige leis an minicíocht tarchurtha. I bhfocail eile, déan rialú ar an difríocht mhoill ama eilimint eagar comharsanachta, rialaíonn tú an uillinn dírithe bhíoma, ionas go mbainfear amach an rialú moille. Chun an uillinn pointe céanna bhíoma a bhaint amach, má tá an cruinneas moille beag, is féidir an t-achar eilimint eagar in aice láimhe a dhéanamh nótaí ó ah beag, is féidir a bheith éifeachtach níos lú toirte antenna eagar céimnithe. Is é an próiseas optúla fíor-ama rialaithe mhoill an comhartha micreathonn mar, an fo-iompróir luchtaithe ar an léasair, cuireadh chuig roinnt cosáin optúla, le haghaidh próiseála moill ama éagsúla. Déantar an comhartha optúil próiseáilte a dhímhodrú ansin as an comhartha micreathonn. Úsáidtear na micreathonnta seo le difríocht mhoill ama comhfhreagrach mar chomhartha rialaithe ionchuir gach eilimint eagair tarchurtha. Trí rialú a dhéanamh ar an difríocht optúla moille ama, déantar difríocht mhoill ama na micreathonnta a astaíonn na heilimintí eagar comharsanacha a rialú, agus mar sin an cuspóir a bhaineann le rialú uillinn pointe an bhíoma a bhaint amach. Ós rud é gur féidir le snáithíní optúla trasnaíocht leictreamaighnéadach a leithlisiú go mór, tá ionchais iarratais den scoth ag línte moille snáithíní optúla in eagair chéimnithe a dteastaíonn moilleanna fada orthu. Ina theannta sin, le haghaidh eagair monatóireachta móra nó le haghaidh riachtanais meáchain agus toirte an eagair chéimnithe thaifeadta réasúnta ard, is ionchas an-tarraingteach é an rialú céimnithe antenna eagar céimnithe micreathonn trí bhíthin líne moille snáthoptaice. Moill = rialú céime Is féidir leis an difríocht mhoill a chruthaítear idir dhá aonad tarchurtha treo an bhíoma tarchurtha antenna a rialú chun an cuspóir scanadh a bhaint amach i limistéar áirithe. Tá na saintréithe seo a leanas ag struchtúr córas eagar céimnithe optúla bunaithe ar theicneolaíocht mhoillithe snáithíní optúla: 1, tá cruinneas moille beag, tá an raon moille mór. is féidir leis an méid moille íosta de FDL 1 fs a bhaint amach, agus raon an mhéid moille thar 9 n-ordú méide, chun oiriúnú d'ócáidí úsáide éagsúla. 2, tá an minicíocht oibriúcháin ard. 2, minicíocht oibriúcháin ard, is féidir FDL ag obair i minicíocht oibriúcháin níos mó ná 100GHz, is féidir a chur in oiriúint do tharchur ard-minicíocht comharthaí, ach de réir na teorainneacha feidhmíochta modulator. 3, caillteanas comhartha beag, caillteanas tarchurtha FDL in aghaidh an chiliméadair de ach 0.3db, agus tá buntáiste uathúil aige go bhfuil an caillteanas comhartha neamhspleách ar an minicíocht comhartha. Teicneolaíochtaí moille eile cosúil le líne mhoill tonn fuaimiúil dromchla, treoir tonn miotail, cábla comhaiseach, etc. , tá an caillteanas tarchurtha leis an méadú ar mhinicíocht comhartha tarchurtha agus méadú, ASW mar shampla, nuair a shroicheann an minicíocht comhartha 10GHz, méadaíonn an caillteanas go dtí thart ar 100 db in aghaidh an chiliméadair, rud a chaillfidh luach an iarratais. Ar ndóigh, tá roinnt míbhuntáistí ag baint le líne mhoill snáthoptaice i gcur i bhfeidhm, mar shampla an t-éileamh ar fhoinsí solais, agus ceanglais feidhmíochta trealamh modhnú / dímodúcháin optoelectronic, etc. , but with the rapid development of optical communication technology, in the field of nano-light sources and other areas have significant breakthroughs, for the development of fibre optic delay line technology to provide conditions.
