LK-AMPD-D Ardluais Aimplithe MICREATHONNACH Fóta-bhrathadóir InGaAs
- Ardluais, Bandaleithead Leathan
- Corpraithe Bias-T
- O/E Hibrid Chomhtháite
- Gnóthachan Ard, Torann Íseal, Leathanbhanda
- Séalaithe go heirméiteach, SMA Connector
- Reatha Dorcha Íseal, cóimheas ard comhartha-go-torann.
- Fachtóir Foirm Bheaga.
Cur síos ar an Táirge
Is meascán de chomhpháirteanna optúla agus leictreonacha é LK-AMPD-D, ina bhfuil fóta-óid InGaAs speictrim leathan agus aimplitheoir íosta torainn. Tá raon íogaireachta ag an bhfótadiode PIN InGaAs ó 1000 go 1650nm. Tá gnóthachan RF de 30dB ag an aimplitheoir íseal-torainn.
Tá LK-AMPD-D in ann bandaleithead 12GHz nó 20GHz a sheachadadh. Feidhmíonn an gléas seo le soláthar cumhachta +9V. Tá sé deartha chun oibriú leis an snáithín caighdeánach aon-mhodh 9/125μm mar ionchur. Tá cónascaire de chineál SMA ag an aschur RF a mheaitseálann impedance le 50 ohms.
Tá LK-AMPD-D séalaithe ar bhealach a chuireann cosc ar iontráil taise agus ábhar salaithe eile, agus tá meáchan níos lú ná 23 gram aige. Tá sé deimhnithe go gcomhlíonann sé ceanglais na Treorach um Shrianadh ar Shubstaintí Guaiseacha (RoHS) 2.0.
Sonraíochtaí teicniúla
| Gnáthrátáil & Uasta Iomlán | ||||
|---|---|---|---|---|
| Paraiméadar | Siom. | Typ | Rátáil | Aonad |
| Raon teochta stórála | TSTG | -45～ +85 | -55～ +100 | ℃ |
| Raon teocht an cháis oibriúcháin | TC | 25 | -40～ +85 | ℃ |
| Bias Voltage | VR | +9 | +9 ～ +12 | V |
| Cumhacht Ionchuir Optúil | Bioráin | 0 | + 10 (Níl muid lonnaithe i Meicsiceo) | dBM |
| Cumhacht Optúil Dóite amach | PB | - | + 13 (Níl muid lonnaithe i Meicsiceo) | dBM |
| Teocht sádrála luaidhe | Tp | 280（10s） | 330（10s） | ℃ |
| Saintréithe Leictreacha / Optúla (TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Paraiméadar | SYM | Coinníoll Tástála | Luachanna Paraiméadar | Aonad | ||
| Réimse Tonnfhad | λ | - | 1000 go 1650 | nm | ||
| Raon Minicíochta | - | - | X - Banna | Ku - Banna | - | |
| Bandaleithead Comhartha Beaga | f-3dB | TC = 22 ± 3 ℃ | 0. 3～ 12 | 2～ 20 | GHz | |
| Freagracht | Re | VR =+9V, pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W. |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Maoile Aimplitiúid | A | TC =-45～+85 ℃ | ≤ ±2 | dB | ||
| Cumhacht Sáithiúcháin Optúil | Ps | VR = +9 V, λ = 1550 nm AC Modhnaithe | + 10 (Níl muid lonnaithe i Meicsiceo) | dBM | ||
| Gnóthachan Comhartha RF | G | - | 30 ±1 | dB | ||
| Sáithiú Cumhacht Aschuir RF | Pamach | - | + 10 (Níl muid lonnaithe i Meicsiceo) | dBM | ||
| Aschur VSWR | VSWR | - | ≤ 2 | - | ||
| Impedance Aschur | RL | - | 50 | Ω | ||
●Cuar Freagra tipiciúla

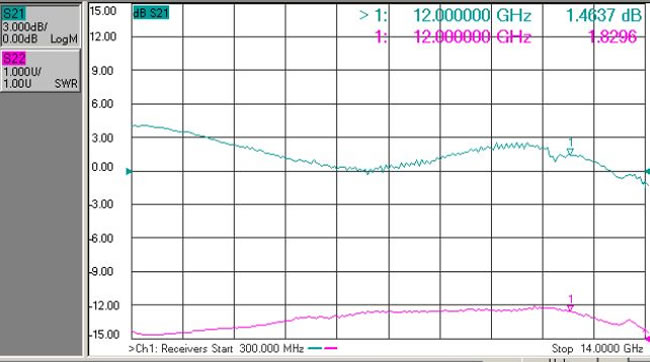

（ Fíor . 1 Freagra Minicíochta Fóta-bhraite X- Banda）

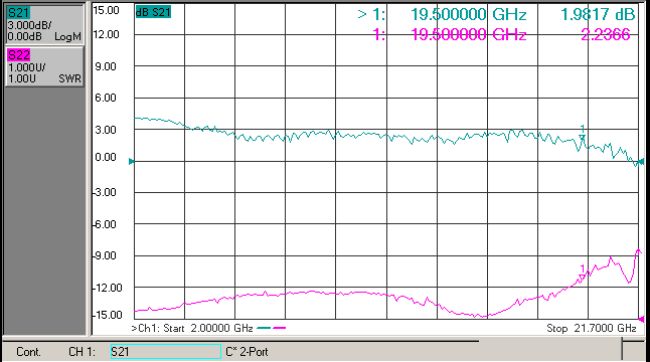

（ Fíor . 2 Ku - Freagra Minicíochta Fóta-bhrathaire Banna）

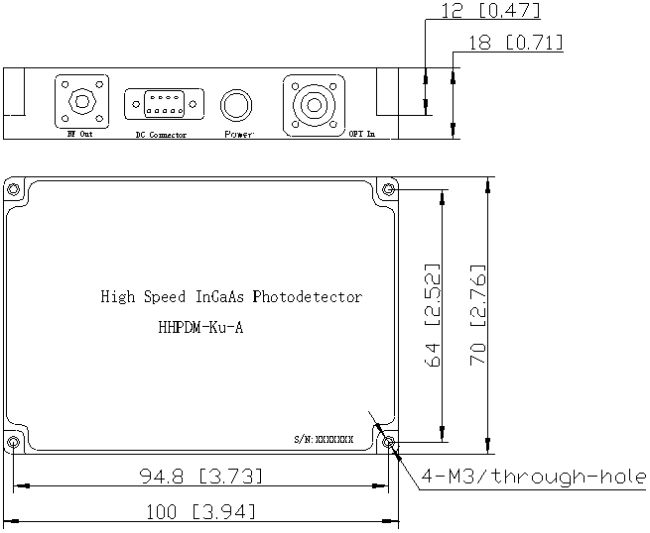

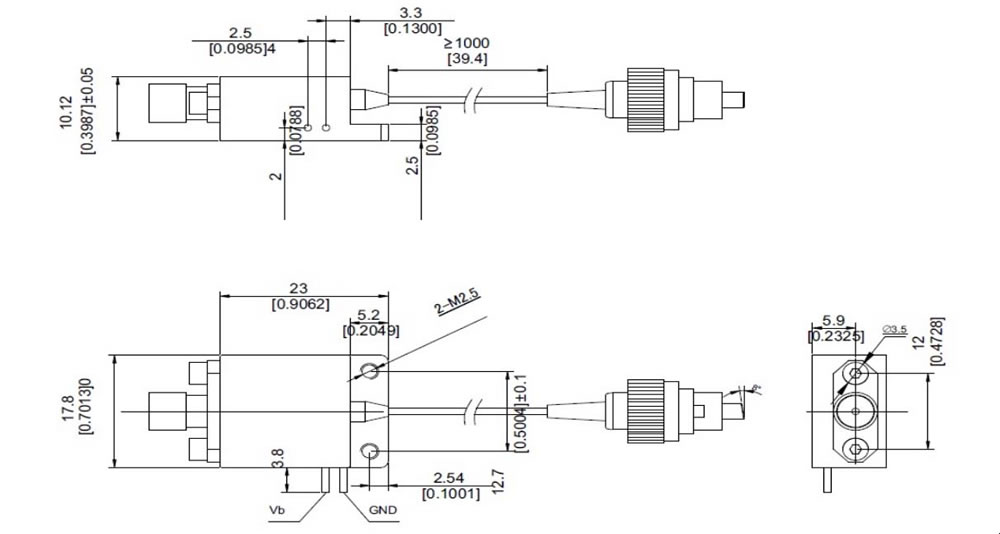

●Toise agus Pionnaí ( Aonad: mm[orlach] )
Cónascaire RF: SMA
●ordú um Fhaisnéis
Bileog 1:
| Cód | Gnóthachan Comhartha RF | Athmharc |
| D | 30 dB | Tipiciúil & Minicíocht Lárnach |
Bileog 2:
| Cód | Bandaleithead Analógach |
| X | 0. 3 ～ 12 GHz |
| Ku | 2 ～ 20 GHz |
Bileog 3:
| Cód | Cineál nascóirí | Athmharc |
| N | Gan nascóir | Pigtail snáithín aon-mhód 9 / 125 μm |
| A | FC / APC | |
| P | FC / PC |
●Réamhchúraimí
An ga lúbthachta snáithíní nach lú ná 20 mm chun snáithín damáiste a sheachaint.
Bí cinnte go bhfuil gné an chúplála snáithíní glan sula gceanglaítear é leis an opto-chiorcad .
Tá cosaint oiriúnach ESD ag teastáil i stóráil, iompar agus úsáid .
Is féidir ár bhfóta-bhrathadóirí caighdeánacha go léir a shaincheapadh i modúil！
Iarratais
Próiseáil Faisnéise Radar
Cogaíocht Leictreonach
Tomhas Antenna
Cumarsáid snáthoptaice
Slándáil agus Faireachas
