LK-FCAMPD Amplified RF InGaAs Fóta-bhrathadóir
- Bandaleithead Leathan
- Corpraithe Bias-T
- O/E Hibrid Chomhtháite
- Gnóthachan Ard, Torann Íseal, Leathanbhanda
- Ceanglóir SMA
- Reatha Dorcha Íseal, Cóimheas ard comhartha-go-torann
- Fachtóir Foirm Bheaga.
Cur síos ar an Táirge
Is comhleá de theicneolaíocht optúil agus leictreonach é LK-FCAMPD, a chomhtháthaíonn fótadiode InGaAs leathanbhanda le aimplitheoir íseal-torainn. Tá an gléas seo íogair do thonnfhad idir 1000 agus 1650nm, a bhuíochas dá fhótadiode PIN InGaAs, agus soláthraíonn an t-aimplitheoir íseal-torainn gnóthachan RF ó 20 go 30dB.
Cuireann LK-FCAMPD roghanna bandaleithead inchumraithe ar fáil, lena n-áirítear 1 gigahertz, 2.5 gigahertz, agus bandaleithead inoiriúnaithe suas go dtí 5 gigahertz ar a mhéad. Feidhmíonn an gléas ar sholáthar cumhachta +5-bholta agus tá cónascaire snáthoptaice caighdeánach FC (aghaidh-teagmhála) le haghaidh ionchur optúil. Déantar an t-aschur RF a éascú trí chónascaire atá comhoiriúnach le SMA, a mheaitseálann impedance go 50 ohms.
Tá LK-FCAMPD lightweight, le mais níos lú ná 25 gram, rud a chiallaíonn sé oiriúnach d'iarratais iniompartha agus dlúth éagsúla. Tá sé deimhnithe go gcomhlíonann sé an Treoir um Shrianadh ar Shubstaintí Guaiseacha (RoHS) 2.0, rud a léiríonn a thiomantas do chaighdeáin chomhshaoil agus sábháilteachta.
Sonraíochtaí teicniúla
| Gnáthrátáil & Uasta Iomlán | ||||
|---|---|---|---|---|
| Paraiméadar | Siom. | Typ | Rátáil | Aonad |
| Raon teochta stórála | TSTG | -45～ +85 | -55～ +100 | ℃ |
| Raon teocht an cháis oibriúcháin | TC | 25 | -40～ +70 | ℃ |
| Bias Voltage | VR | +5 | +4.75 ～ +5.25 | V |
| Cumhacht Ionchuir Optúil | Bioráin | 0 | +5 | dBM |
| Cumhacht Optúil Dóite amach | PB | - | + 13 (Níl muid lonnaithe i Meicsiceo) | dBM |
| Teocht sádrála luaidhe | Tp | 280（10s） | 330（10s） | ℃ |
| Saintréithe Leictreacha / Optúla (TC = 22 ± 3 ℃ ) | |||||||
|---|---|---|---|---|---|---|---|
| Paraiméadar | SYM | Coinníoll Tástála | Luachanna Paraiméadar | Aonad | |||
| Réimse Tonnfhad | λ | - | 1000 go 1650 | nm | |||
| Raon Minicíochta | - | - | L - Banna | S - Banna | CM | - | |
| Bandaleithead Comhartha Beaga | f-3dB | TC = 22 ± 3 ℃ | 0.03 1 ~ | 0.03 2.5 ~ | 0.1 5 ~ | GHz | |
| Freagracht | Re | VR =+5V, pin =1mW | λ = 1310 nm | ≥ 0.85 | ≥ 0.90 | ≥ 0.90 | A / W. |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Gnóthachan Comhartha RF | G | - | 30 ± 2 | 20 ± 2 | 20 ± 2 | dB | |
| Maoile Aimplitiúid | A | TC =-40～+70 ℃ | ≤ ±1.5 | ≤ ±1.5 | ≤ ±2 | dB | |
| Aschur VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ ±2.2 | - | |
| Cumhacht Sáithiúcháin Optúil | Ps | VR = +5 V, λ = 1550 nm AC Modhnaithe |
+5 | dBM | |||
| Sáithiú Cumhacht Aschuir RF | Pamach | - | 15 | dBM | |||
| Reatha Dorcha | ID | - | ≤ 10 | nA | |||
| Impedance Aschur | RL | - | 50 | Ω | |||
● Cuar Freagra tipiciúla

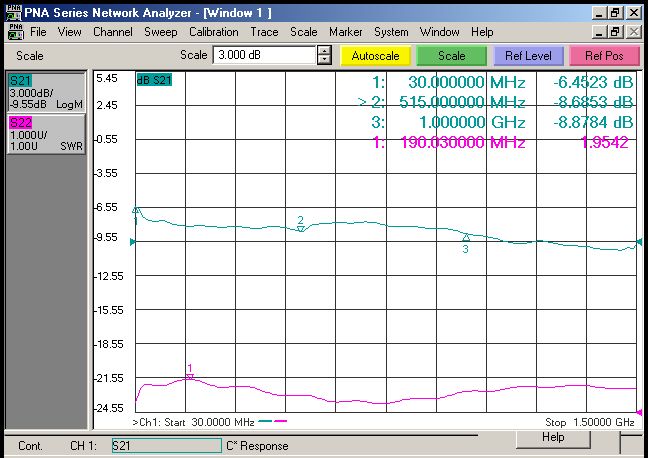

（ Fíor . 1 L- Banda FCAMPD Freagra Minicíochta Fóta-bhraite InGaAs）

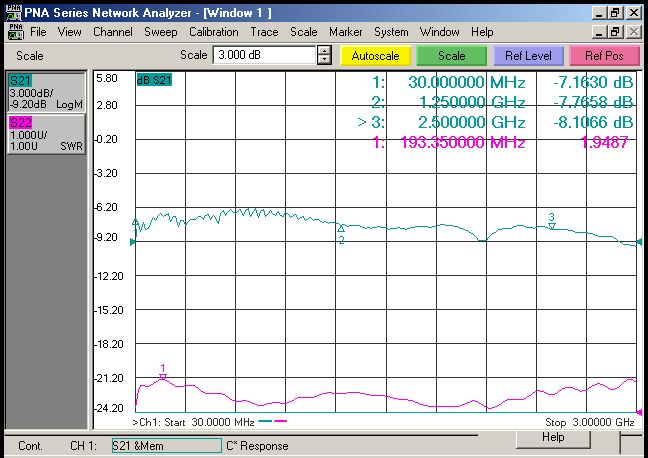

（ Fíor . 2 S- Banda FCAMPD Freagra Minicíochta Fóta-bhraite InGaAs）
（ Fíor . 3 C- Banda FCAMPD Freagra Minicíochta Fóta-bhraite InGaAs）

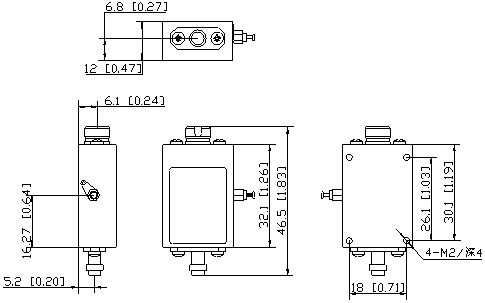

● Toise agus Bioráin (Aonad: mm[orlach] )
Ceanglóir Optúil: Cónascaire snáthoptaice FC (aghaidh-teagmhála).
Cónascaire RF: SMA
● Eolas a Ordú
Bileog 1:
| Cód | Bandaleithead Analógach |
| L | 0.03 ～ 1 GHz |
| S | 0.03 ～ 2.5 GHz |
| CM | Saincheapadh ( ≦ 5GHz ) |
● Réamhchúraimí
Bí cinnte go bhfuil gné an chúplála snáithíní glan sula gceanglaítear é leis an opto-chiorcad .
Clúdófar comhéadan RF agus comhéadan optúil le caipín deannaigh nuair nach bhfuil siad in úsáid.
Tá cosaint oiriúnach ESD ag teastáil i stóráil, iompar agus úsáid .
Is féidir ár bhfóta-bhrathadóirí caighdeánacha go léir a shaincheapadh i modúil！
Iarratais
Próiseáil Faisnéise Radar
Cogaíocht Leictreonach
Tomhas Antenna
Cumarsáid snáthoptaice
Slándáil agus Faireachas
