Líne LK-D-SS-18-T Líne Moill Optúil & Insamhlóir Optúil
- bandaleithead go 18GHz
- Raon ard dinimiciúil
- Iarratas teocht leathan
- Freagra íseal aimplitiúid
- Moilleanna ama saincheaptha
Cur síos ar an Táirge
Ag baint úsáide as teicneolaíocht cheannródaíoch Micreathonnta-Fhótóinic, cuireann an líne mhoill optúil sraith LK-D-SS-18-T agus insamhlóir optúil feidhmíocht gan sárú ar fáil i speictream feidhmchlár, lena n-áirítear tástáil radair, próiseáil comhartha, oibríochtaí antenna eagair céimnithe, antenna ionsamhlúchán, agus anailís ar thorann céime. Tá an córas ardleibhéil seo deartha chun oibriú gan uaim ar fud na mbandaí minicíochta S/C/X/Ku ar fad, arb iad is sainairíonna iad caillteanas íosta ionsáite, raon leathan dinimiciúil, aonrú láidir leictreamaighnéadach, agus an cumas chun comharthaí iompair triple do-airithe a láimhseáil.
Sonraíochtaí teicniúla
Tréithe Leictreacha / Optúla
| Paraiméadar | Luachanna Paraiméadar | Aonad | Athmharc | ||
| Min | Tipiciúla | Max | |||
| Raon Minicíocht | 2 | - | 18 | GHz | |
| Maoile Aimplitiúid | - | ± 2 | ± 2.5 | dB | |
| Moill Ama | 0.01 | - | 150 | us | Saincheaptha |
| Moill Cruinneas | -5‰ | - | +5‰ | - | |
| Caillteanas isteach | 0 | 20 | 30 | dB | Saincheaptha |
| Ionchur VSWR | - | 1.8 | 2.2 | - | |
| Aschur VSWR | - | 1.8 | 2.2 | - | |
| impedance | - | 50 | - | Ω | |
| Ionchur 1 dB Comhbhrú | - | + 13 (Níl muid lonnaithe i Meicsiceo) | + 17 (Níl muid lonnaithe i Meicsiceo) | dBM | |
| Cóimheas Diúltaithe Comhartha Spurious | 60 | - | - | dBc | |
| Figiúr Torann | - | 50 | 60 | dB | 5us, 25 ℃ |
| Teocht a Oibriú | -55 | - | + 85 (Níl muid lonnaithe i Meicsiceo) | ℃ | Féach Eolas Ordú |
| Teocht stóráil | -55 | - | + 85 (Níl muid lonnaithe i Meicsiceo) | ℃ | |
| Moill Choibhneasta vs. Teocht | - | - | 7 | ppm/ ℃ | |
| Caillteanas Ionsáigh vs Teocht | - | 2 | 4 | % / ℃ | |
Cur Síos ar Chónascaire & Soláthar Cumhachta
| Bioráin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| voltage | NC | GND | + 12V | NC |
| Rátáil Reatha | - | - | 0.3 | - |
| Max Reatha | 1 |

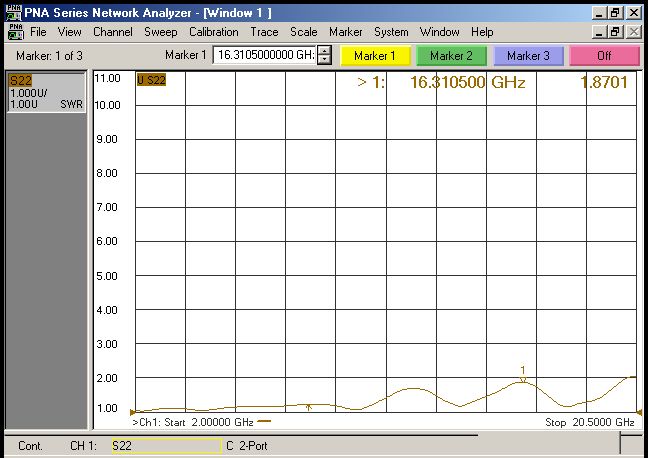

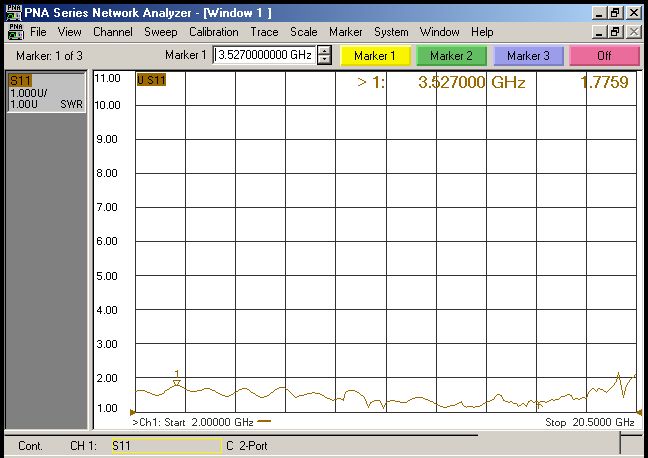

Cuar Freagra tipiciúla (25 ℃)
Toise agus Pionnaí (Aonad: mm[inch])
Cónascaire RF: SMA-K （Customized）
Ceanglóir DC: DE-9PS （Saincheaptha）
| Cineál Táirge | LK-D-SS-18-TG | Athmharc | |||||
| Moill ama (sinn) | 8 | 20 | 35 | 50 | 60 | 80 | Caighdeán |
| X（mm） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Cineál Táirge | LK-D-SS-18-TP | Athmharc | |||||
| Moill Ama (sinn) | 8 | 35 | 60 | 80 | 110 | 150 | Téamaí Dlúite |
| X（mm） | 20 | 45 | 55 | 65 | 78 | 95 | |
ordú um Fhaisnéis
| Cineál Táirge | Pacáistí | Leibhéil Cháilíochta | Teocht a Oibriú | Teocht stóráil |
| LK-D-SS-18-TGI | Caighdeán | Tionscal-grád | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | Meán-ghrád | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | Grád speisialta | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | Téamaí Dlúite | Tionscal-grád | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | Meán-ghrád | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | Grád speisialta | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Iarratais
Tástáil/calabrú radar
Próiseáil comharthaí
Cogadh leictreonach
Sraith antenna céimnithe
Insamhladh antenna
