LK-NY13T UWB Tarchuradóir Díreach Modhnaithe
- Léasair DFB atá Modhnaithe go Díreach Ardluais
- Ultra-leathanbhanda (níos fearr ná 18GHz)
- Rialú Cumhachta Optúil Uathoibríoch
- Teocht an cháis oibriúcháin: （-40 ℃～70 ℃）
- Ard-Dinimiciúla-Raon
- Cumhacht aschuir ard
- Torann Coibhneasta Íseal (RIN)
Cur síos ar an Táirge
Déantar innealtóireacht ar tharchuradóir LK-NY13T le sraith comhpháirteanna chun cinn, lena n-áirítear léasair Aiseolas Dáilte díreach modhnaithe (DFB) ardluais, fochóras rialaithe cumhachta optúla uathoibríoch, fochóras rialaithe teochta uathoibríoch, fochóras comhshó cobhsaithe voltais, agus fochóras tásc monatóireachta agus stádais.
Feidhmíonn an tarchuradóir optúil sofaisticiúla seo ag tonnfhad 1310nm agus tá bandaleithead modhnúcháin aige a sháraíonn 18GHz, rud a chinntíonn cumais tarchurtha sonraí ardluais. Seachadann sé cumhacht aschuir suas le 10mW, arb é is sainairíonna é torann íseal-déine coibhneasta (RIN), rud a chuireann lena chobhsaíocht tonnfhad aschuir den scoth.
Tá ailtireacht soláthair cumhachta an Tarchuradóir LK-NY13T deartha le haghaidh ionchur voltas dearfach amháin, ag cinntiú oibriú cobhsaí thar raon leathan voltais ó + 7V go + 36V. Ina theannta sin, tá an tarchuradóir feistithe le gné tásc stádais a dhearbhaíonn normáltacht an tsoláthair chumhachta agus an aschuir chumhachta optúla araon, ag tabhairt aiseolas oibríochta fíor-ama d'úsáideoirí.
Sonraíochtaí teicniúla
Rátálacha Uasmhéid Absalóideach
| Paraiméadar | Icon | Min. | Clóscríobh. | Max. | Aonad |
| teocht stóráil | TSTG | -55 | + 25 (Níl muid lonnaithe i Meicsiceo) | + 85 (Níl muid lonnaithe i Meicsiceo) | ℃ |
| teocht oibríocht | TC | -40 | + 25 (Níl muid lonnaithe i Meicsiceo) | + 70 (Níl muid lonnaithe i Meicsiceo) | ℃ |
| Cumhacht ionchuir RF1 | Pin | - | + 10 (Níl muid lonnaithe i Meicsiceo) | + 20 (Níl muid lonnaithe i Meicsiceo) | dBM |
| voltage | Vin | +7 | + 12 (Níl muid lonnaithe i Meicsiceo) | + 36 (Níl muid lonnaithe i Meicsiceo) | V |
(1) Modh oibre tonn leanúnach (CW).
Sonraíocht Optúil agus Leictreach (TC = 22±3 ℃)
| Paraiméadar | Icon | Coinníoll | Min. | Clóscríobh. | Max. | Aonad |
| Tonnfhad | λ | - | - | 1310 | - | nm |
| Minicíocht (3dB) | f3dB | X bhanna | 0.1 | - | 12 | GHz |
| Banna Ku | 1 | - | 18 | |||
| Cumhacht aschuir solais | P | - | 5 | 10 | - | mW |
| Torann Déine Coibhneasta | srónbheannach | - | - | - | -155 | dBc/Hz |
| Caillteanas tuairisceáin (VSWR) | VSWR | X bhanna | - | - | 2 | - |
| Banna Ku | - | - | 2.2 | |||
| Ionchur 1 dB Comhbhrú | - | - | + 13 (Níl muid lonnaithe i Meicsiceo) | + 15 (Níl muid lonnaithe i Meicsiceo) | - | dBM |
Soláthar Cumhachta (TC = 22±3 ℃)
| Paraiméadar | Min. | Clóscríobh. | Max. | Aonad |
| voltage | +7 | + 12 (Níl muid lonnaithe i Meicsiceo) | + 36 (Níl muid lonnaithe i Meicsiceo) | V |
| atá ann faoi láthair(2) | 0.07 | 0.1 | 1 | A |
(2) Coinníoll tástála: Vin=+12V.
● Cuar Freagra tipiciúla

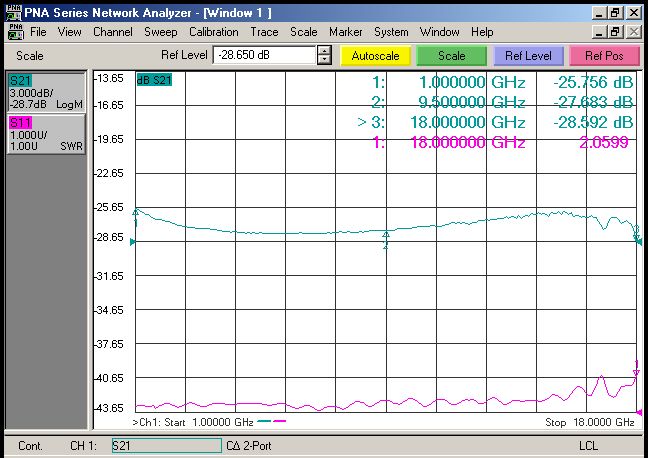

Figiúr 1 LK-NY13T-X Tarchuradóir Cuar Freagra tipiciúla
Fíor 2 Tarchuradóir LK-NY13T-Ku Cuar Freagra tipiciúla
● Speictream tipiciúla
Fíor 3 LK-NY13T Speictream tipiciúla Tarchuradóir
● Aonad Toise: mm[orlach]

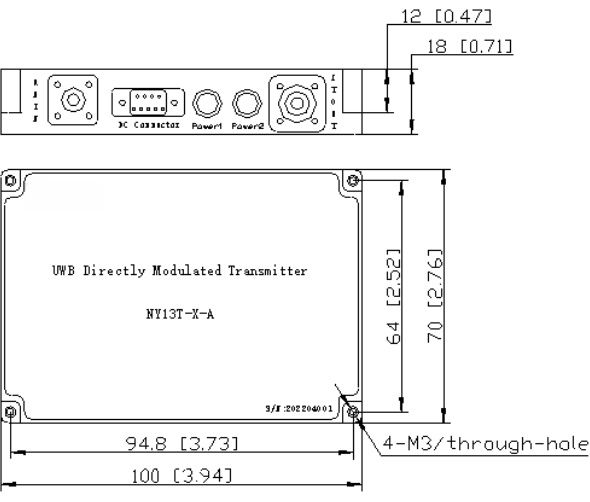

Fíor 4 Toise Tarchuradóir LK-NY13T
Cónascaire RF: SMA
Nascóirí Cumhachta: J30J-9-ZKP
● Bioráin Soláthar Cumhachta
| Paraiméadar | Tuairisc | ||||||||
| Bioráin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| voltage | Vin | NC | GND | NC | |||||
● Eolas Ordú
Bileog 1:
| Icon | Tuairisc |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Bileog 2
| Icon | Cineál nascóirí | Tuairisc |
| N | Saincheaptha | Saincheaptha |
| A | FC / APC | Snáithín caighdeánach 9/125μm SM |
| P | FC / PC | Snáithín caighdeánach 9/125μm SM |
Iarratais
Antenna; Radar
Córas frithbheart leictreonach
Analógach naisc RF tarchur
Cumarsáid Leathanbhanda Gan Sreang
Stáisiún bonn cumarsáide soghluaiste
