LK-NYSD Modúl Léasair DML Mini UWB
- Miondearadh
- Modhnú Díreach
- Ard-Dinimiciúla-Raon
- Bandaleithid 18 GHz
- Sruth tairseach íseal
- Cumhacht aschuir ard
- Pacáiste féileacán 7pin le cónascaire SMA
- Teocht an cháis oibriúcháin: -40 go 70 ℃
- Iontaofacht Feabhsaithe
- RIN íseal
Cur síos ar an Táirge
Is léasair DFB dlúth, modhnaithe go díreach é léasair LK-NYSD atá deartha le haghaidh feidhmíocht níos fearr i gcórais cumarsáide snáthoptaice líneach. Tá sé in ann tonnfhaid a astú ag 1310nm, 1550nm, agus CWCM. Feidhmíonn na léasair seo mar ionadaí níos fearr ar chórais cábla comhaiseach chun comharthaí a tharchur ag minicíochtaí 12 GHz nó 18 GHz.
Feabhsaíonn sé iontaofacht líonraí cumarsáide micreathonn trí sláine an chomhartha RF a chaomhnú le linn tarchurtha. Mar gheall ar na saintréithe seo, cuireann na táirgí léasair seo go mór le cáilíocht na comhartha thar speictream leathan feidhmchlár, mar shampla iargúltacht antenna, teiliméadracht, uainiú agus dáileadh comhartha tagartha, agus línte tomhais agus moille.
Gnéithe léasair LK-NYSD aonraitheoir optúil comhtháite, with thermoelectric (TEC), teirmeastar, sliseanna dé-óid léasair, agus monatóireacht a dhéanamh ar photodiode, atá séalaithe go léir laistigh de phacáiste féileacán 7-bioráin chun cosaint hermetic a chinntiú.
Sonraíochtaí teicniúla
Rátálacha Uasmhéid Absalóideach
| Paraiméadar | Icon | Min. | Max. | Aonad |
| Dé-óid léasair sruth chun tosaigh | If | - | 120 | mA |
| Voltas droim ar ais dé-óid léasair | V | - | 1 | V |
| Cumhacht tosaigh | Pf | - | 20 | dBM |
| Voltas droim ar ais PD | V | - | 15 | V |
| Reatha ar aghaidh (PD) | Im | - | 2 | mA |
| teocht oibríocht | Chun | -40 | + 70 (Níl muid lonnaithe i Meicsiceo) | ° C |
| teocht stóráil | Ts | -55 | + 85 (Níl muid lonnaithe i Meicsiceo) | ° C |
| Stóráil taiseachas coibhneasta | Sr | - | 85 | % |
Saintréithe Leictreacha / Optúla (TC = 22±3 ℃)
| Paraiméadar | Icon | Coinníoll Tástála | Min | Typ | Max | Aonaid | nótaí |
| Tonnfhad | λ | MÁ = Iop, T = Barr | 1310nm, 1550nm, CWDM - |
nm | roghnaithe | ||
| Minicíocht | - | X banna | 0.1 | - | 12 | GHz | - |
| Ku banna | 1 | - | 18 | ||||
| Cumhacht Aschuir Optúil | P | MÁ=Iop | - | 10 | - | mW | 1 |
| sruth tearshold | Ith | - | - | - | 10 | mA | - |
| Oibríocht reatha | Iop | - | - | 55 | 100 | mA | - |
| Voltas oibríochta | Vop | - | - | 1.5 | 2.5 | V | - |
| Éifeachtúlacht fána | SE | - | 0.2 | - | - | W / A. | - |
| Cóimheas faoi chois taobh-mód | SMSR | MÁ=Iop | 30 | - | - | dB | - |
| Torann Déine Coibhneasta | RIN | - | - | -150 | -130 | dB / Hz | - |
| bandaleithead (-3dB, I=60mA) | S21 | X banna | - | 12 | - | GHz | - |
| Ku banna | - | 18 | - | ||||
| Caillteanas tuairisceáin (VSWR) | VSWR | X banna | - | - | 2 | dB | - |
| Ku banna | - | - | 2.2 | ||||
| Ionchur 1 dB Comhbhrú | - | - | 15 | - | - | dBM | - |
| Friotaíocht Teirmeastair | Rth | @ 25 ° C. | - | 10 | - | Kohm | - |
| reatha TEC | It | - | - | - | 1.2 | A | 2 |
| Voltas TEC | Vt | - | - | - | 2.5 | V | 2 |
| Cumas (PD) | Ct | - | - | - | 20 | pF | - |
| Monatóireacht reatha | Im | - | 0.10 | - | 2.0 | mA | - |
| Sruth dorcha (PD) | Id | - | - | - | 50 | nA | - |
Nótaí:Tagann na sceallóga léasair go léir ó sliseog atá deimhnithe ag baint úsáide as a lán gléasanna ionadaíocha a chaithfidh toradh inghlactha a bhaint amach le haghaidh dóite isteach.
1. Teocht léasair socraithe 25 ℃, claonas reatha ag 55mA
2. Teocht cás oibriúcháin -40~70 ℃
● Cuar tipiciúla

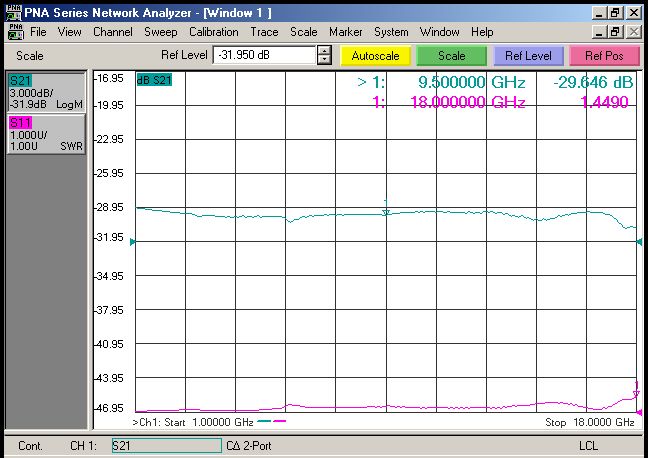

Fíor 1. LK-NYSD Sraith léasair X banna S-cuar
Fíor 2. LK-NYSD Sraith léasair Ku banna S-cuar
● Speictream tipiciúla
Fíor 3. Speictream léasair Sraith LK-NYSD - banna 1nm
Fíor 4. Speictream léasair Sraith LK-NYSD - banna 10nm
● Toise
Fíor 5. Toise Sraith LK-NYSD
● Sainmhíniú ar PIN
| Mír | Sainmhíniú | ||||||||
| Bioráin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Tuairisc | PD- | PD+ | LD- | teirmeastar | teirmeastar | TEC- | CCE+ | RF aschur | Ionchur optúil输入 |
| Cineál | -- | -- | -- | -- | -- | -- | -- | SMA-K | FC / APC |
● EOLAS ORDUITHE
Bileog 1:
| Múnla | 13 | 15 | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Tonnfhad (nm) | 1310 | 1550 | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
| CWDM | |||||||||
Bileog 2:
| Múnla | Minicíocht |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Bileog 3:
| Múnla | Cineál cónascaire optúla | Athmharc |
| N | Saincheaptha | |
| A | FC / APC | Snáithín modh aonair caighdeánach 9/125μm |
| P | FC / PC | Snáithín modh aonair caighdeánach 9/125μm |
Iarratais
Cumarsáid Sonraí Ardluais
Antenna cianda
Líonraí Ceallacha agus PCS
Analógach naisc RF tarchur
Cumarsáid Mhíleata
Rianú, Teiliméadracht, agus Rialú
Córais teiliméadrachta
Córais Mhíleata agus Chosanta
