LK-NY15T UWB Tarchuradóir Díreach Modhnaithe
- Léasair DFB atá Modhnaithe go Díreach Ardluais
- Ultra-leathanbhanda (níos fearr ná 18GHz)
- Rialú Cumhachta Optúil Uathoibríoch
- Teocht an cháis oibriúcháin: （-40 ℃～70 ℃）
- Tonnfhad 1550nm
- Cóimheas faoi chois mód taobh den scoth
- An-chomhtháite, pacáistiú modúl
- Ard-Dinimiciúla-Raon
- Cumhacht aschuir ard
Cur síos ar an Táirge
Tá tarchuradóir LK-NY15T comhdhéanta go príomha de roinnt comhpháirteanna tábhachtacha, lena n-áirítear léasair Aiseolais Dáilte (DFB) ardluais modhnaithe go díreach, ciorcad le haghaidh rialú uathoibríoch optúil cumhachta, ciorcad le haghaidh rialú teochta uathoibríoch, ciorcad comhshó cobhsaithe voltais, agus ciorcad monatóireachta agus tásc .
Feidhmíonn an tarchuradóir seo ag tonnfhad 1550nm agus tá bandaleithead modhnúcháin aige a sháraíonn 18GHz, le cumhacht aschuir atá in ann suas le 10mW a bhaint amach, agus tonnfhad aschuir cobhsaí á chothabháil. Tá sé faoi thiomáint ag soláthar cumhachta dearfach amháin, rud a chinntíonn oibriú cobhsaí thar raon voltais ó +7V go +36V.
Ina theannta sin, tá LK-NY15T Tarchuradóir feistithe le feidhmeanna a léiríonn an stádas gnáth an dá an soláthar cumhachta agus an t-aschur cumhachta optúla, ag soláthar úsáideoirí aiseolas oibríochta iomasach.
Sonraíochtaí teicniúla
Rátálacha Uasmhéid Absalóideach
| Paraiméadar | Icon | Min. | Clóscríobh. | Max. | Aonad |
| teocht stóráil | TSTG | -55 | + 25 (Níl muid lonnaithe i Meicsiceo) | + 85 (Níl muid lonnaithe i Meicsiceo) | ℃ |
| teocht oibríocht | TC | -40 | + 25 (Níl muid lonnaithe i Meicsiceo) | + 70 (Níl muid lonnaithe i Meicsiceo) | ℃ |
| Cumhacht ionchuir RF1 | Pin | - | + 10 (Níl muid lonnaithe i Meicsiceo) | + 20 (Níl muid lonnaithe i Meicsiceo) | dBM |
| voltage | Vin | +7 | + 12 (Níl muid lonnaithe i Meicsiceo) | + 36 (Níl muid lonnaithe i Meicsiceo) | V |
(1) Modh oibre tonn leanúnach (CW).
Sonraíocht Optúil agus Leictreach (TC = 22±3 ℃)
| Paraiméadar | Icon | Coinníoll | Min. | Clóscríobh. | Max. | Aonad |
| Tonnfhad | λ | - | - | 1550 | - | nm |
| Minicíocht (3dB) | f3dB | X bhanna | 0.1 | - | 12 | GHz |
| Banna Ku | 1 | - | 18 | |||
| Cumhacht aschuir solais | P | - | 5 | 10 | - | mW |
| Torann Déine Coibhneasta | srónbheannach | - | - | - | -155 | dBc/Hz |
| Caillteanas tuairisceáin (VSWR) | VSWR | X bhanna | - | - | 2 | - |
| Banna Ku | - | - | 2.2 | |||
| Ionchur 1 dB Comhbhrú | - | - | + 13 (Níl muid lonnaithe i Meicsiceo) | + 15 (Níl muid lonnaithe i Meicsiceo) | - | dBM |
Soláthar Cumhachta (TC = 22±3 ℃)
| Paraiméadar | Min. | Clóscríobh. | Max. | Aonad |
| voltage | +7 | + 12 (Níl muid lonnaithe i Meicsiceo) | + 36 (Níl muid lonnaithe i Meicsiceo) | V |
| atá ann faoi láthair(2) | 0.07 | 0.1 | 1 | A |
(2) Coinníoll tástála: Vin=+12V.
● Cuar Freagra tipiciúla

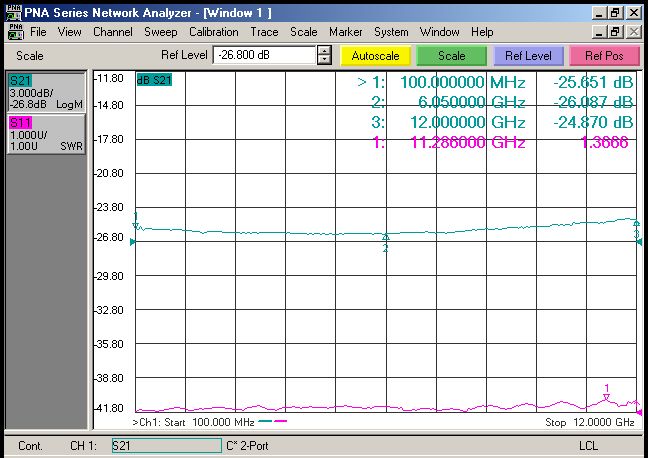

Figiúr 1 LK-NY15T-X Tarchuradóir Cuar Freagra tipiciúla
Fíor 2 Tarchuradóir LK-NY15T-Ku Cuar Freagra tipiciúla
● Speictream tipiciúla
Fíor 3 LK-NY15T Speictream tipiciúla Tarchuradóir
● Aonad Toise: mm[orlach]
Fíor 4 Toise Tarchuradóir LK-NY15T
Cónascaire RF: SMA
Nascóirí Cumhachta: J30J-9-ZKP
● Bioráin Soláthar Cumhachta
| Paraiméadar | Tuairisc | ||||||||
| Bioráin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| voltage | + 12V | NC | GND | NC | |||||
● Eolas Ordú
Bileog 1:
| Icon | Tuairisc |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Bileog 2
| Icon | Cineál nascóirí | Tuairisc |
| N | Saincheaptha | Saincheaptha |
| A | FC / APC | Snáithín caighdeánach 9/125μm SM |
| P | FC / PC | Snáithín caighdeánach 9/125μm SM |
Iarratais
Antenna; Radar
Córas frithbheart leictreonach
Analógach naisc RF tarchur
Cumarsáid Leathanbhanda Gan Sreang
Stáisiún bonn cumarsáide soghluaiste
