Brathadóir Fóta-bhrathadóir InGaAs Ardluais LK-HSPD
- Bandaleithead Leathan, Ardluais
- Corpraithe Bias-T
- DC Chomhcheangailte
- Séalaithe go heirméiteach, SMA Connector
- Reatha Dorcha Íseal, cóimheas ard comhartha-go-torann.
- Fachtóir Foirm Bheaga.
Cur síos ar an Táirge
Déantar modúl braite ardluais LK-HSPD a innealtóireacht chun freastal ar úsáidí digiteacha agus analógacha araon. Tá an modúl seo feistithe le fóta-óid PIN InGaAs a bhfuil tonnfhad freagartha aige idir 1250 agus 1650 nm, mar aon leis an leictreonaic mheaitseála riachtanach.
Tá LK-HSPD in ann bandaleithead de 8 GHz, 12 GHz, 18 GHz, 22 GHz, agus 30 GHz a sheachadadh. Tá oibriú an mhodúil bunaithe ar sholáthar cumhachta de cheachtar +3.3V nó +5V, ag brath ar an tsamhail shonrach. Tá sé deartha chun oibriú le snáithín caighdeánach aon-mhodh 9/125μm. Gnéithe an t-aschur RF cónascaire SMA-comhoiriúnach nó cónascaire 2.92 mm, an dá le meaitseáil impedance 50 ohm.
Tá LK-HSPD séalaithe go heirméiteach chun cosaint a dhéanamh ar fhachtóirí comhshaoil, rud a chuireann lena marthanacht agus lena iontaofacht. Bródúil as dearadh éadrom, le mais níos lú ná 15 gram, atá oiriúnach le haghaidh feidhmeanna ina bhfuil meáchan ina fhachtóir ríthábhachtach. Deimhnítear an modúl de réir Threoir 2.0 maidir le Srianadh ar Shubstaintí Guaiseacha (RoHS), lena ndeimhnítear go bhfuil sé ag comhlíonadh rialacháin dhiana comhshaoil agus sábháilteachta.
Sonraíochtaí teicniúla
| Gnáthrátáil & Uasta Iomlán | ||||
|---|---|---|---|---|
| Paraiméadar | Siom. | Typ | Rátáil | Aonad |
| Raon teochta stórála | TSTG | -45～ +85 | -55～ +100 | ℃ |
| Raon teocht an cháis oibriúcháin | TC | 25 | -40 ～ +85 | ℃ |
| Bias Voltage | VR | 3.3 nó 5 | 2.8～ 5.25 | V |
| Cumhacht Ionchuir Optúil | Bioráin | +3 | + 10 (Níl muid lonnaithe i Meicsiceo) | dBM |
| Cumhacht Optúil Dóite amach | PB | - | + 13 (Níl muid lonnaithe i Meicsiceo) | dBM |
| Teocht sádrála luaidhe | Tp | 280（10s） | 330（10s） | ℃ |
| Saintréithe Leictreacha / Optúla ( TC = 22 ± 3 ℃ ) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Paraiméadar | SYM | Coinníoll Tástála | Luachanna Paraiméadar | Aonad | ||||||
| Réimse Tonnfhad | λ | - | 1000 1650 ~ | nm | ||||||
| Raon Minicíochta | - | - | C-Banda | X-bhanna | Ku-Banna | Ku+-Banna | K+-Banna | PLUS | - | |
| Bandaleithead Comhartha Beaga | f-3dB | TC= 22 ± 3 ℃ | 0.1 8 ~ | 0.3 12 ~ | 0.8 18 ~ | 2 22 ~ | 2 30 ~ | 0.3 18 ~ | GHz | |
| Freagracht | Re | VR , Pin=1mW | λ = 1310nm | ≥ 0.85 | ≥ 0.85 | ≥ 0.8 | ≥ 0.75 | ≥ 0.75 | ≥ 0.75 | A / W. |
| λ = 1550nm | ≥ 0.95 | ≥ 0.95 | ≥ 0.75 | ≥ 0.70 | ≥ 0.65 | ≥ 0.70 | ||||
| Maoile Aimplitiúid | A | TC =-40～+85 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ±1.5 | ≤ ± 2 | ≤ ± 2 | ≤ ± 1.5 | dB | |
| Aschur VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | - | |
| Bias Voltage | VR | - | + 3.3 (Níl muid lonnaithe i Meicsiceo) | + 3.3 (Níl muid lonnaithe i Meicsiceo) | + 3.3 (Níl muid lonnaithe i Meicsiceo) | + 3.3 (Níl muid lonnaithe i Meicsiceo) | +5 | +5 | V | |
| RF nascóirí | - | - | SMA | SMA | SMA | 2.92mm | 2.92mm | SMA | - | |
| Cumhacht Sáithiúcháin Optúil | Ps | VR , λ = 1550nm AC Modhnaithe |
+7 | +7 | +7 | +7 | +7 | + 10 (Níl muid lonnaithe i Meicsiceo) | dBM | |
| Reatha Dorcha | Id | VR | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | nA | |
| Sáithiú Cumhacht Aschuir RF | Pout | - | -10 | dBM | ||||||
| Impedance Aschur | RL | - | 50 | Ω | ||||||
● Cuar Freagra tipiciúla
(VR , λ = 1550nm , TC = 25 ºC , Bioráin = 0dBm)
(Fíor 1 Freagra Minicíochta Fóta-bhraite Banna C)

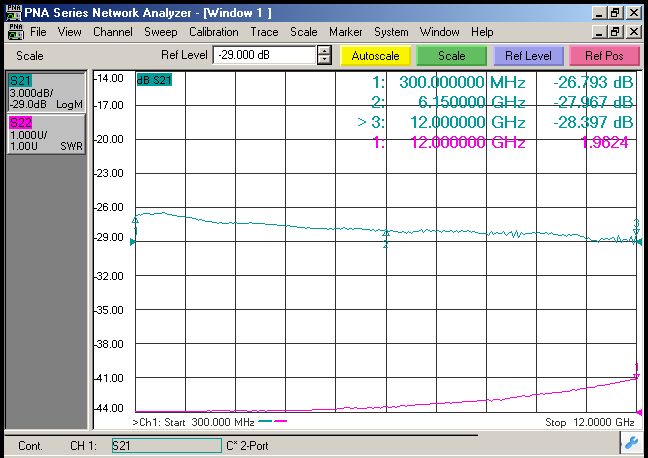

(Fíor 2 Freagra Minicíochta Fóta-bhraite X-Banna)
(Fíor 3 Freagra Minicíochta Fóta-bhraite Banna Ku)
(Fíor 4 K+ -Banna Freagra Minicíochta Fóta-bhraiteora)

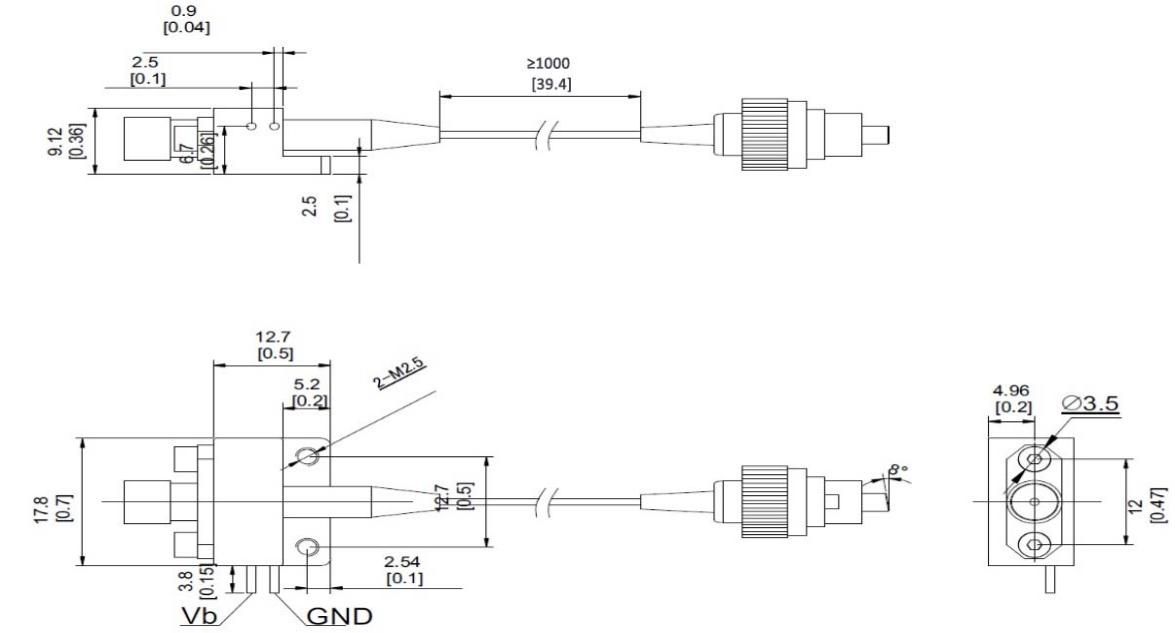

● Toise agus Pionnaí (Aonad: mm[ orlach])
Ceanglóir RF: SMA nó 2.92mm
● Eolas a Ordú
Bileog 1:
| Cód | Bandaleithead Analógach |
| C | 0.1 ～ 8GHz |
| X | 0.3 ～ 12 GHz |
| Ku | 0.8 ～ 18 GHz |
| Ku+ | 2 ～ 22 GHz |
| K+ | 2 ～ 30 GHz |
| Níos mó | 0.3 ～ 18 GHz |
Bileog 2:
| Cód | Cineál nascóirí | Athmharc |
| N | Gan nascóir | Pigtail snáithín aon-mhód 9/125 μm |
| A | FC / APC | |
| P | FC / ríomhaire |
● Réamhchúraimí
Ní lú ná 20mm ga lúbthachta an tsnáithín chun damáiste don snáithín a sheachaint.
Bí cinnte go bhfuil gné an chúplála snáithíní glan sula gceanglaítear é leis an opto-chiorcad .
Tá cosaint oiriúnach ESD ag teastáil i stóráil, iompar agus úsáid .
Is féidir ár bhfóta-bhrathadóirí caighdeánacha go léir a shaincheapadh i modúil！
Iarratais
Cumarsáid Optúil-snáithín
Próiseáil Faisnéise Radar
Cogaíocht Leictreonach
Tástáil agus Tomhas Comhartha Ardluais
Slándáil agus Faireachas
