LK-AMPD-S Ardluais Aimplithe MICREATHONNACH Fóta-bhrathadóir InGaAs
- Ardluais, Bandaleithead Leathan
- Corpraithe Bias-T
- O/E Hibrid Chomhtháite
- Gnóthachan Ard, Torann Íseal, Leathanbhanda
- Séalaithe go heirméiteach, SMA Connector
- Reatha Dorcha Íseal, cóimheas ard comhartha-go-torann.
- Fachtóir Foirm Bheaga.
Cur síos ar an Táirge
Is hibrideach é LK-AMPD-S de fhótadiode InGaAs agus aimplitheoir íseal-torainn, atá deartha le haghaidh freagra optúil leathan ó 1000 go 1650nm agus ag tairiscint gnóthachan RF 15 dB. Seachadann sé feidhmíocht ardluais le bandaleithead 12GHz agus 18GHz, agus tá sé faoi thiomáint ag soláthar +5V.
Tá an modúl seo comhoiriúnach le snáithín caighdeánach aon-mhodh 9/125μm agus tá cónascaire SMA aige le meaitseáil impedance 50 ohm.
Tá LK-AMPD-S séalaithe go heirméiteach le haghaidh cosaint an chomhshaoil agus tá dearadh éadrom aige, le mais níos lú ná 23 gram. Comhlíonann sé an Treoir um Shrianadh ar Shubstaintí Guaiseacha (RoHS) 2.0, lena n-áirithítear inbhuanaitheacht chomhshaoil agus go gcloítear le caighdeáin sábháilteachta déine.
Sonraíochtaí teicniúla
| Gnáthrátáil & Uasta Iomlán | ||||
|---|---|---|---|---|
| Paraiméadar | Siom. | Typ | Rátáil | Aonad |
| Raon teochta stórála | TSTG | -45～ +85 | -55～ +100 | ℃ |
| Raon teocht an cháis oibriúcháin | TC | 25 | -40～ +85 | ℃ |
| Bias Voltage | VR | +5 | +5 ～ +9 | V |
| Cumhacht Ionchuir Optúil | Bioráin | 0 | + 10 (Níl muid lonnaithe i Meicsiceo) | dBM |
| Cumhacht Optúil Dóite amach | PB | - | + 13 (Níl muid lonnaithe i Meicsiceo) | dBM |
| Teocht sádrála luaidhe | Tp | 280（10s） | 330（10s） | ℃ |
| Saintréithe Leictreacha / Optúla (TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Paraiméadar | SYM | Coinníoll Tástála | Luachanna Paraiméadar | Aonad | ||
| Réimse Tonnfhad | λ | - | 1000 go 1650 | nm | ||
| Raon Minicíochta | - | - | X - Banna | Ku - Banna | - | |
| Bandaleithead Comhartha Beaga | f-3dB | TC = 22 ± 3 ℃ | 0. 3～ 12 | 0. 8～ 19.5 | GHz | |
| Freagracht | Re | VR =+5V, pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W. |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Maoile Aimplitiúid | A | TC =-45～+85 ℃ | ≤ ±2 | dB | ||
| Cumhacht Sáithiúcháin Optúil | Ps | VR =+ 5 V, λ = 1550 nm AC Modhnaithe |
10 | dBM | ||
| Gnóthachan Comhartha RF （Tipiciúil） | G | - | 15 ± 1 | dB | ||
| Sáithiú Cumhacht Aschuir RF | Pamach | - | +3 | dBM | ||
| Aschur VSWR | VSWR | - | ≤ 2 | - | ||
| Impedance Aschur | RL | - | 50 | Ω | ||
● Cuar Freagra tipiciúla

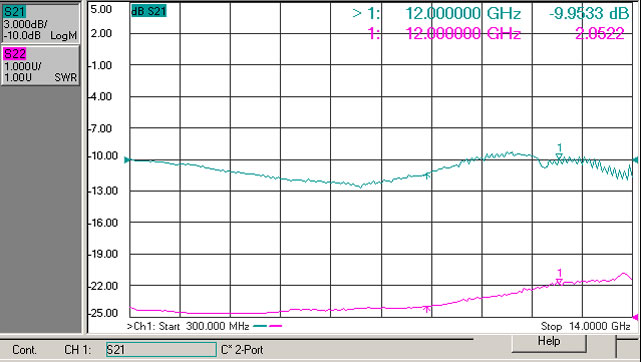

（ Fíor . 1 X - Freagra Banna Fóta-bhraiteora Minicíochta）

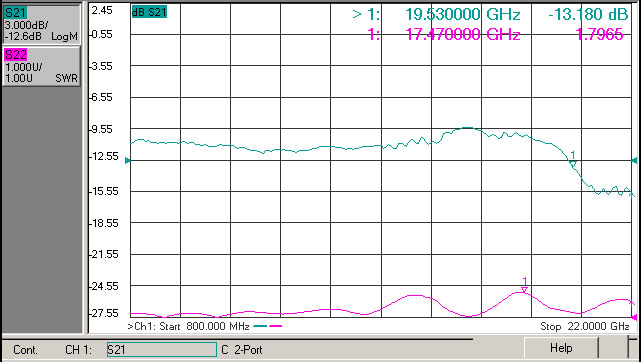

（ Fíor . 2 Ku - Freagra Minicíochta Fóta-bhrathaire Banna）
●Toise agus Pionnaí ( Aonad: mm[ orlach] )
Cónascaire RF: SMA
●ordú um Fhaisnéis
Bileog 1:
| Cód | Gnóthachan Comhartha RF | Athmharc |
| S | 15 dB | Tipiciúil & Minicíocht Lárnach |
Bileog 2:
| Cód | Bandaleithead Analógach |
| X | 0. 3 ～ 12 GHz |
| Ku | 0. 8 ～ 19.5 GHz |
Bileog 3:
| Cód | Cineál nascóirí | Athmharc |
| N | Gan nascóir | Pigtail snáithín aon-mhód 9 / 125 μm |
| A | FC / APC | |
| P | FC / PC |
● Réamhchúraimí
An ga lúbthachta snáithíní nach lú ná 20 mm chun snáithín damáiste a sheachaint.
Bí cinnte go bhfuil gné an chúplála snáithíní glan sula gceanglaítear é leis an opto-chiorcad .
Tá cosaint oiriúnach ESD ag teastáil i stóráil, iompar agus úsáid .
Is féidir ár bhfóta-bhrathadóirí caighdeánacha go léir a shaincheapadh i modúil！
Iarratais
Próiseáil Faisnéise Radar
Cogaíocht Leictreonach
Tomhas Antenna
Cumarsáid snáthoptaice
Slándáil agus Faireachas
