LK-HPPD-Ku Ardchumhachta InGaAs Fóta-bhrathadóir Cothromaithe
- Bandaleithead Leathan
- Corpraithe Bias-T
- DC Chomhcheangailte
- Séalaithe go heirméiteach, SMA Connector
- Reatha Dorcha Íseal, cóimheas ard comhartha-go-torann.
- Fachtóir Foirm Bheaga.
Cur síos ar an Táirge
Is feiste optoelectronic bheacht é an Fóta-bhrathadóir Cothrom Ardluais (HPPD-Ku) atá oiriúnaithe d’fheidhmchláir dhigiteacha agus analógacha. Comhtháthaíonn an modúl seo fóta-óid PIN InGaAs le raon freagartha speictreach ó 1250 go 1650 nanaiméadar, lena n-áirítear an leictreonaic mheaitseála riachtanach chun sláine agus feidhmíocht comhartha a chinntiú.
Tá LK-HPPD-Ku in ann bandaleithead de 18 gigahertz a sheachadadh, rud a fhágann go bhfuil sé oiriúnach d'iarratais tarchurtha sonraí ardluais. Feidhmíonn sé ar sholáthar cumhachta + 5-bholta, ag ailíniú le ceanglais chumhachta caighdeánacha maidir le cobhsaíocht agus éifeachtúlacht。 Tá an modúl comhoiriúnach le snáithíní optúla caighdeánacha aon-mhodh 9/125-micriméadar, ag cinntiú comhtháthú gan uaim leis an mbonneagar snáithín atá ann cheana féin. Tá an calafort aschuir Minicíocht Raidió (RF) feistithe le cónascaire SMA-comhoiriúnach, a mheaitseálann impedance le 50 ohms, a éascaíonn an t-aistriú comhartha is fearr agus a íoslaghdaíonn caillteanas comhartha.
Sonraíochtaí teicniúla
| Gnáthrátáil & Uasta Iomlán | ||||
|---|---|---|---|---|
| Paraiméadar | Siom. | Typ | Rátáil | Aonad |
| Raon teochta stórála | TSTG | -45～ +85 | -55～ +100 | ℃ |
| Raon teocht an cháis oibriúcháin | TC | 25 | -40～ +85 | ℃ |
| Bias Voltage | VR | +5 | +5 ～ +9 | V |
| Cumhacht Ionchuir Optúil | Bioráin | + 10 (Níl muid lonnaithe i Meicsiceo) | + 17 (Níl muid lonnaithe i Meicsiceo) | dBM |
| Cumhacht Optúil Dóite amach | PB | - | + 20 (Níl muid lonnaithe i Meicsiceo) | dBM |
| Teocht sádrála luaidhe | Tp | 280（10s） | 330（10s） | ℃ |
| Saintréithe Leictreacha / Optúla (TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| Paraiméadar | SYM | Coinníoll Tástála | Luachanna Paraiméadar | Aonad | |
| Réimse Tonnfhad | λ | - | 1000 go 1650 | nm | |
| Raon Minicíochta | - | - | Ku - Banna | - | |
| Bandaleithead Comhartha Beaga | f-3dB | TC = 22 ± 3 ℃ | 0.8 go 18 | GHz | |
| Freagracht | Re | VR , Pin =1mW | λ = 1310 nm | ≥ 0.85 | A / W. |
| λ = 1550 nm | ≥ 0.8 | ||||
| Maoile Aimplitiúid | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | |
| Cumhacht Sáithiúcháin Optúil | Ps | VR , λ = 1550 nm AC Modhnaithe |
+ 17 (Níl muid lonnaithe i Meicsiceo) | dBM | |
| Reatha Dorcha | Id | VR | ≤ 10 | nA | |
| Sáithiú Cumhacht Aschuir RF | Pamach | - | -10 | dBM | |
| Impedance Aschur | RL | - | 50 | Ω | |

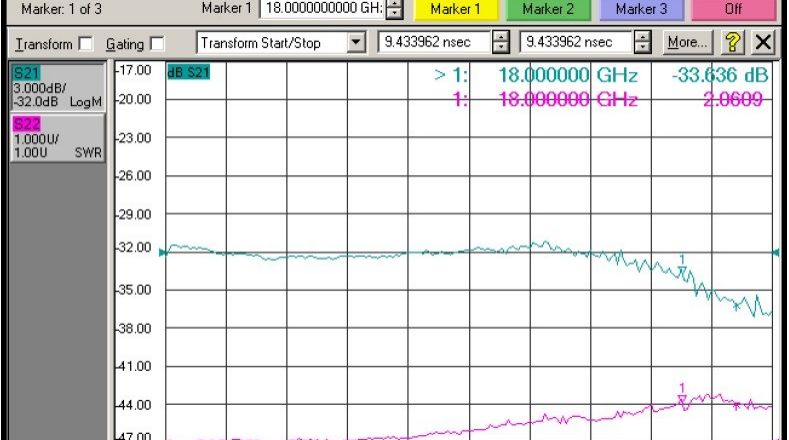

● Cuar Freagra tipiciúla
(VR, λ = 1550nm, TC = 25 ºC, bioráin = 0dBm)
（ Ku - Freagra Minicíochta Fóta-bhrathaire Banna）
● Toise agus Bioráin (Aonad: mm[orlach] )
●ordú um Fhaisnéis
Bileog 1:
| Cód | Bandaleithead Analógach |
| KU | 0.8 ～ 18GHz |
Bileog 2:
| Cód | Cineál nascóirí | Athmharc |
| N | Gan nascóir | Pigtail snáithín aon-mhód 9 / 125 μm |
| A | FC / APC | |
| P | FC / PC |
● Réamhchúraimí
Ní lú ná 20 mm ga lúbthachta an tsnáithín chun damáiste snáithíní a sheachaint.
Bí cinnte go bhfuil gné an chúplála snáithíní glan sula gceanglaítear é leis an opto-chiorcad.
Tá gá le cosaint oiriúnach ESD maidir le stóráil, iompar agus úsáid.
Is féidir ár bhfóta-bhrathadóirí caighdeánacha go léir a shaincheapadh i modúil！
Iarratais
Cumarsáid Optúil-snáithín
Próiseáil Faisnéise Radar
Cogaíocht Leictreonach
Tástáil agus Tomhas Comhartha Ardluais
Slándáil agus Faireachas
