Brathadóir Fóta-bhrathadóir InGaAs Ardluais LK-HHPD
- Bandaleithead Leathan, Ardluais
- Freagracht Ard
- Corpraithe Bias-T
- Ionchur saturation ard
- Séalaithe go heirméiteach, SMA Connector
- Reatha Dorcha Íseal, cóimheas ard comhartha-go-torann.
- Fachtóir Foirm Bheaga.
Cur síos ar an Táirge
Is modúl braite ardluais é LK-HHPD atá oiriúnach d’fheidhmchláir dhigiteacha agus analógacha, ina bhfuil fóta-óid PIN InGaAs a chlúdaíonn tonnfhaid ó 1250 go 1650 nm. Tairgeann sé bandaleithead 12 GHz nó 18 GHz agus ritheann sé ar chumhacht + 5V. Tá an modúl comhoiriúnach le snáithín caighdeánach aon-mhodh 9/125μm agus tá cónascaire SMA aige le haghaidh aschur RF le meaitseáil impedance 50 ohm.
LK-HHPD oiriúnach le haghaidh feidhmchláir ard-ráta sonraí, tá sé séalaithe go heirméiteach chun cosaint a dhéanamh i gcoinne fachtóirí comhshaoil, ag cinntiú iontaofacht agus fad saoil. Tá dearadh éadrom aige, le mais níos lú ná 23 gram, atá tairbheach d'iarratais iniompartha nó spás-srianta. Tá an modúl deimhnithe i gcomhréir leis an Treoir um Shrianadh ar Shubstaintí Guaiseacha (RoHS) 2.0, a léiríonn go gcloítear le caighdeáin chomhshaoil agus sábháilteachta.
Sonraíochtaí teicniúla
| Gnáthrátáil & Uasta Iomlán | ||||
|---|---|---|---|---|
| Paraiméadar | Siom. | Typ | Rátáil | Aonad |
| Raon teochta stórála | TSTG | -45～ +85 | -55～ +100 | ℃ |
| Raon teocht an cháis oibriúcháin | TC | 25 | -40 ～ +85 | ℃ |
| Bias Voltage | VR | 5 | +4.75 ～ +5.25 | V |
| Cumhacht Ionchuir Optúil | Bioráin | 0 | + 13 (Níl muid lonnaithe i Meicsiceo) | dBM |
| Cumhacht Optúil Dóite amach | PB | - | + 16 (Níl muid lonnaithe i Meicsiceo) | dBM |
| Teocht sádrála luaidhe | Tp | 280（10s） | 330（10s） | ℃ |
| Saintréithe Leictreacha / Optúla (TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Paraiméadar | SYM | Coinníoll Tástála | Luachanna Paraiméadar | Aonad | ||
| Réimse Tonnfhad | λ | - | 1000～ 1650 | nm | ||
| Raon Minicíochta | - | - | X - Banna | Ku - Banna | - | |
| Bandaleithead Comhartha Beaga | f-3dB | TC = 22 ± 3 ℃ | 0.3 go 12 | 0.8 go 18 | GHz | |
| Freagracht | Re | VR =+5 V, lchin = 10mW | λ = 1310 nm | ≥ 0.75 | ≥ 0.75 | A / W. |
| λ = 1550 nm | ≥ 0.7 | ≥ 0.7 | ||||
| Aschur VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | |
| Maoile Aimplitiúid | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | ||
| Cumhacht Sáithiúcháin Optúil | Ps | VR =+5 V, λ = 1550 nm AC Modhnaithe |
13 | dBM | ||
| Sáithiú Cumhacht Aschuir RF | Pamach | - | -10 | dBM | ||
| Reatha Dorcha | Id | VR = 5 V | ≤ 10 | nA | ||
| Impedance Aschur | RL | - | 50 | Ω | ||
● Cuair Freagrachta tipiciúla

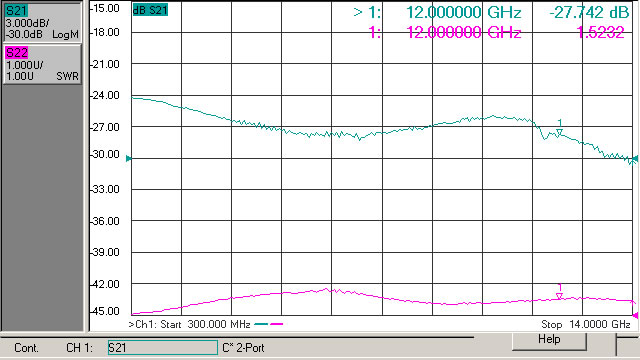

(Fíor 1 X - Freagra Minicíochta Fóta-bhraite Banna)

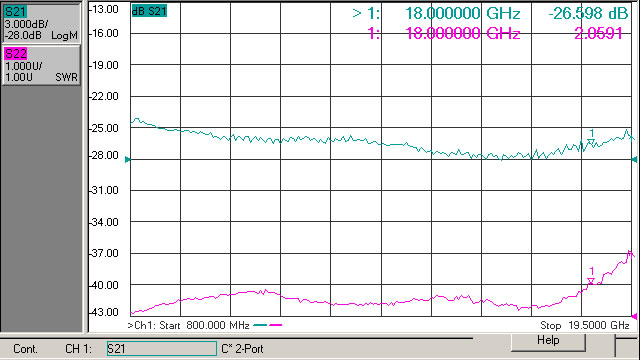

(Fíor 2 Ku - Freagra Minicíochta Fóta-bhraite Banna）

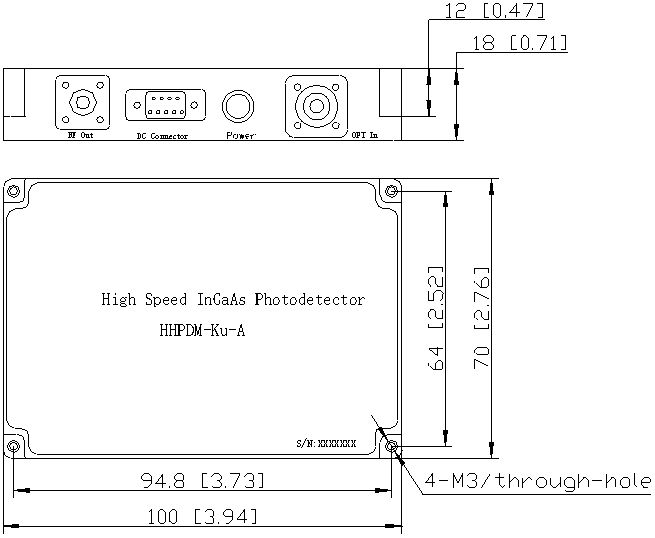

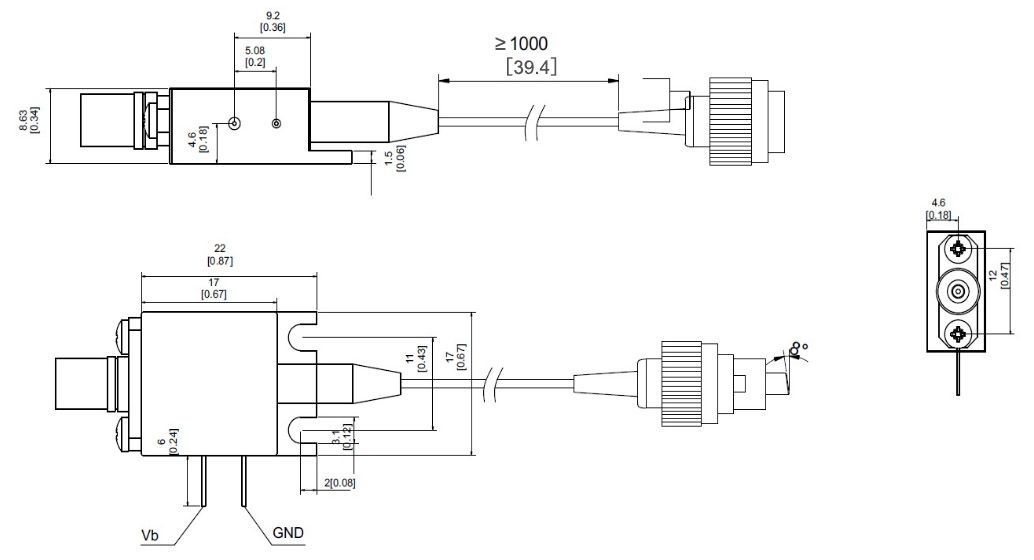

● Toise agus Bioráin (Aonad: orlach)
Cónascaire RF: SMA Connector
●ordú um Fhaisnéis
Bileog 1:
| Cód | Bandaleithead Analógach |
| X | 0.3 ～ 12 GHz |
| Ku | 0.8 ～ 18 GHz |
Bileog 2:
| Cód | Cineál nascóirí | Athmharc |
| N | Gan nascóir | Pigtail snáithín aon-mhód 9 / 125 μm |
| A | FC / APC |
● Réamhchúraimí
Ní lú ná 20mm ga lúbthachta an tsnáithín chun damáiste snáithíní a sheachaint.
Bí cinnte go bhfuil gné an chúplála snáithíní glan sula gceanglaítear é leis an opto-chiorcad.
Tá gá le cosaint oiriúnach ESD maidir le stóráil, iompar agus úsáid.
Is féidir ár bhfóta-bhrathadóirí caighdeánacha go léir a shaincheapadh i modúil！
Iarratais
Cumarsáid Optúil-snáithín
Próiseáil Faisnéise Radar
Cogaíocht Leictreonach
Tástáil agus Tomhas Comhartha Ardluais
Slándáil agus Faireachas
